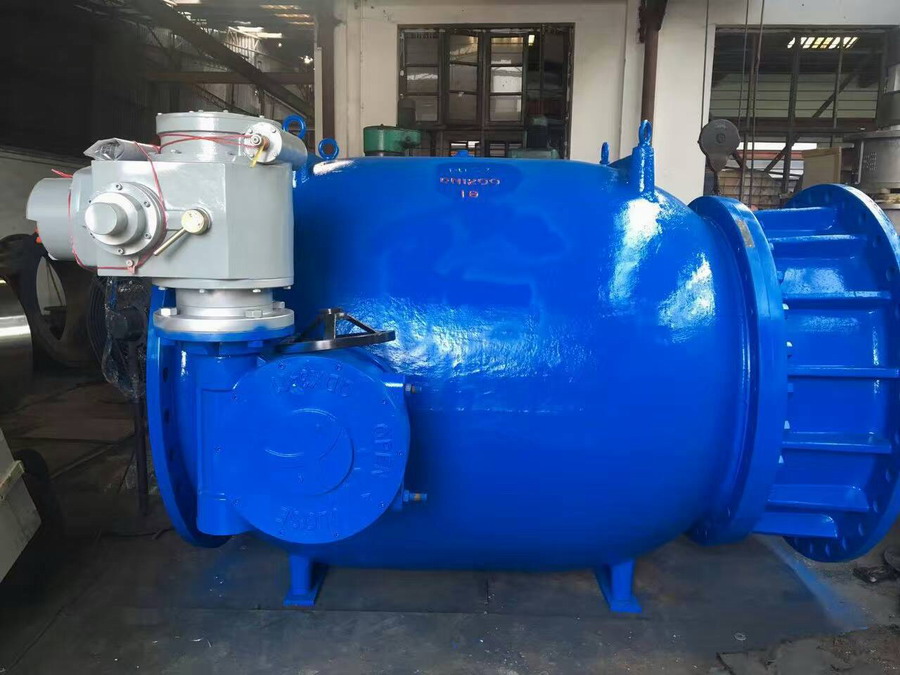

活塞式調流調節閥工作原理
發布于：2019/4/10 9:13:23 點擊量：343
活塞式調節閥工作原理因為閥門的啟閉件是圓柱狀的活塞設計，在閥門開啟時，圓柱形的活塞不會受到流體的盲板力影響，閥門的操作扭矩將得到大大的降低，其扭矩值只有常規閘閥或蝶閥的扭矩值的三分之一到五分之一。活塞啟閉件在曲柄滑塊機構的驅動下做直線運動，閥門的流量系數與閥門開度間的關系近似一次函數(線性)。不銹鋼活塞在銅合金導軌的導引下做軸線運動，這兩種材質的搭配使得流到內的沉淀物不會在之間堆積，并進一步的降低了閥門的操作扭矩。活塞式調節閥由前閥體、后閥體、閥桿、導流器和套筒等主要部件組成。采用不銹鋼制造的導流器固定在后閥體中腔，在其表面均勻的分布有噴流孔；套筒在活套在導流器上并與閥桿連接，通過外控部件控制套筒的位置，以調節閥門過流面積。外控部件可按照工況需求采用手動、電動、氣動和液動等多種形式。
活塞式調節閥工作原理
活塞式調節閥工作原理，通過啟閉件的節流，將進口壓力減至某一需要的出口壓力，并使出口壓力保持穩定。活塞式調節閥出廠時，活塞處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節活塞，使膜瓣移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后。同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧，付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時的主閥瓣在主閥瓣彈簧力的推動上下移，使主閥瓣與主閥座的間隙減小，介質流量也隨之減小，使閥后壓力也隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣與主閥座的間隙增大，介質流量也隨之增加，使閥后壓力也隨之增高達到新的平衡。
活塞式調節閥在管道中一般應當水平安裝，是氣動調節閥的一個必備配件，主要作用是將氣、流體的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。
活塞式調節閥的工作由閥后壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時，調流調壓閥閥門開度減小；當檢測到閥后壓力減小，調流調壓閥閥門開度增大，以滿足控制要求。
閥 體
閥體包括前閥體和后閥體，在后閥體內設有軸向對稱的流道。導流器
導流器是多功能活塞閥的關鍵部件，壁面上有許多腰型槽，所有腰型槽根據工況與介質情況，按一定的組合規律 布置。高性能調節閥相關產品
